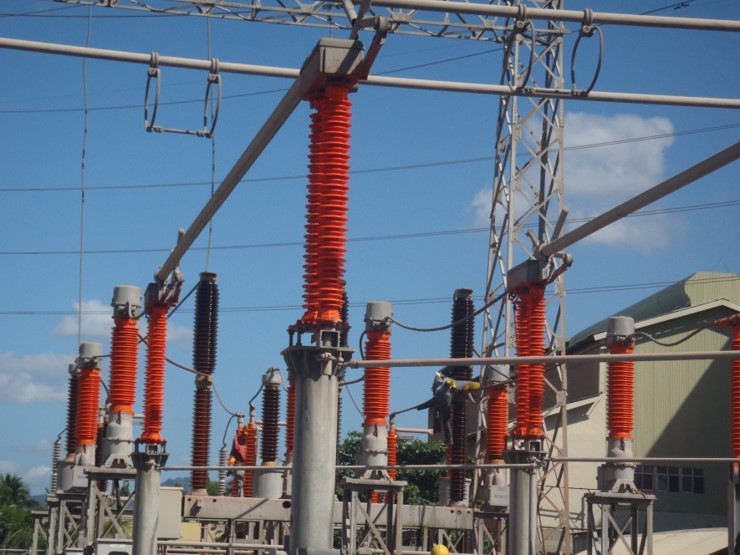

Cuando hay que aislar barras colectoras (busbar) en una subestación o un tablero de media tensión, casi siempre aparece la misma pregunta: ¿conviene cinta o tubo termocontráctil? Las dos son soluciones probadas, pero no son intercambiables: cada una gana en un escenario distinto. Aquí te explicamos cuándo elegir cinta y cuándo elegir tubo, con una tabla comparativa clara y los criterios técnicos que usan los ingenieros para decidir.
Lo esencial
- El tubo termocontráctil es la opción más eficiente en tramos rectos y de sección regular: rápido y de acabado uniforme.
- La cinta espiral termocontráctil (LAZODRIEL) gana en geometrías complejas —codos, derivaciones, conectores y zapatas— porque no necesita un extremo libre: se enrolla sobre la barra ya montada y forma un sellado continuo lapa sobre lapa, sin huecos que generen tracking.
- Cuando no hay libranza, la opción es CINTADRIEL (cinta de silicón autofundente): se aplica en línea viva porque no requiere calor ni adhesivo. También sirve para sellar uniones y rematar terminaciones.
- GrupoDriel ofrece las dos tecnologías: lo honesto es elegir según la geometría y la disponibilidad del sistema, no forzar una sola.
¿Por qué se aísla una barra colectora?
La barra colectora es el punto donde concentran la corriente varias salidas de un tablero o una subestación. Al ir desnuda, depende del aire como aislamiento entre fases y a tierra. Ese margen se reduce en la práctica por espacios compactos, contaminación, humedad y, sobre todo, por fauna y contacto accidental: basta un ave que tienda las alas entre dos fases o una herramienta que se acerque demasiado para provocar un arco, un disparo de protecciones y una interrupción de servicio.
Aislar la barra cierra ese punto crítico. Tanto el tubo como la cinta elevan el nivel de aislamiento de la superficie; la diferencia está en cómo se aplican y en qué geometría toleran.
Tubo termocontráctil: rápido en tramos rectos
El tubo termorretráctil es un cilindro de material dieléctrico que se desliza sobre la barra y, al aplicarle calor, se contrae hasta ajustarse a la superficie. Su gran ventaja es la velocidad y el acabado uniforme en barras de sección regular y tramos rectos: una sola pieza cubre un buen largo con una superficie continua, sin traslapes.
Su límite es justamente la geometría. Para colocar el tubo hay que poder introducirlo por un extremo, lo que normalmente exige liberar la barra (desconectar o desmontar) y deja en desventaja a los codos, derivaciones, conectores y zapatas, donde un cilindro recto no asienta bien.
Cinta espiral termocontráctil (LAZODRIEL): gana en geometría compleja
LAZODRIEL es una cinta espiral termocontráctil que se enrolla sobre la barra con un traslape y luego se contrae con calor para formar una cubierta continua. Al aplicarse en espiral, se adapta a prácticamente cualquier forma: sigue codos, rodea derivaciones, cubre conectores y termina limpio en zapatas y empalmes, justo donde el tubo recto se complica.
La segunda ventaja —decisiva en retrofit— es que no necesita un extremo libre: como se aplica por enrollado, no hay que insertar la barra dentro de una pieza, así que no se desmonta ni se corta el bus para aislarlo. Eso acorta muchísimo la ventana de trabajo en una instalación que ya está armada. Ahora bien, LAZODRIEL es termocontráctil y requiere calor para contraerse, así que el tramo sí debe estar sin tensión durante la aplicación: si de plano no hay libranza, la solución es CINTADRIEL, que se aplica en línea viva sin calor.
Regla práctica: si la barra es recta, regular y la puedes desmontar o liberar por un extremo, el tubo es lo más eficiente. Si hay codos, derivaciones o conectores —o el bus ya está armado y no lo quieres desmontar—, la cinta espiral (LAZODRIEL) es la que resuelve. Y si no hay forma de sacar el tramo de servicio, la que trabaja en línea viva es CINTADRIEL.
Cinta vs. tubo termocontráctil: tabla comparativa
| Criterio | Tubo termocontráctil | Cinta espiral (LAZODRIEL) |
|---|---|---|
| Geometría ideal | Tramos rectos, sección regular | Codos, derivaciones, conectores, zapatas |
| Requiere libranza | Sí: se aplica con calor y hay que liberar un extremo | Sí: se aplica con calor, pero sin desmontar el bus |
| Velocidad en recto | Alta: una pieza cubre el tramo | Media: se enrolla con traslape |
| Acabado en superficie regular | Uniforme y continuo, sin traslapes | Continuo tras la contracción |
| Necesidad de extremo libre | Sí: se inserta por un extremo | No: se aplica sobre la barra montada |
| Mejor para | Barra nueva o con paro programado | Retrofit y formas complejas sin desmontar el bus |
La tabla compara las dos soluciones termocontráctiles, que se instalan con calor y por lo tanto piden el tramo sin tensión. Si de plano no hay libranza, la alternativa es CINTADRIEL, la cinta de silicón autofundente que sí se aplica en línea viva porque no requiere calor ni adhesivo.
¿Y CINTADRIEL? El complemento para sellar
Junto a las soluciones termocontráctiles, CINTADRIEL es una cinta de silicón autofundente: se estira y se enrolla sobre sí misma formando una masa sellada, sin necesidad de calor. No sustituye a la cinta espiral ni al tubo como aislamiento principal de la barra, pero es ideal para sellar uniones, rematar terminaciones y proteger empalmes donde se necesita estanqueidad rápida. En muchos proyectos las tres conviven: tubo en los rectos, LAZODRIEL en lo complejo y CINTADRIEL para los remates.
¿Cómo decide GrupoDriel cuál usar?
No se trata de defender un producto, sino de leer el sitio. Un diagnóstico típico revisa:
- Geometría de la barra: cuánto es recto y cuánto son codos, derivaciones o conectores.
- Disponibilidad del sistema: ¿hay ventana de libranza o debe hacerse en línea viva?
- Historial de fallas: disparos por fauna o por contacto en ese tablero o bahía.
- Ambiente: contaminación, humedad y guano que agravan el riesgo en la zona.
Con ese mapa se define la mezcla: tubo donde es recto y se puede liberar, cinta espiral donde la forma o la operación lo exigen. GrupoDriel es fabricante mexicano con más de 42 años de trayectoria, presencia en 12 países, 6 patentes propias y aprobación LAPEM (el laboratorio de pruebas de CFE), y ofrece las dos tecnologías para que la elección dependa de la ingeniería, no del catálogo.
¿Necesitas aislar barras colectoras y no sabes si cinta o tubo?
Te ayudamos a evaluar la geometría y la disponibilidad del sistema, y a elegir la solución que más te conviene.
Solicita un diagnósticoPreguntas frecuentes
Depende de la geometría y de la disponibilidad del sistema. El tubo termocontráctil es más eficiente en tramos rectos y de sección regular cuando puedes liberar la barra. La cinta espiral termocontráctil (LAZODRIEL) conviene en geometrías complejas —codos, derivaciones, conectores y zapatas— y cuando el bus ya está armado y no se quiere desmontar, porque no necesita un extremo libre. Las dos son termocontráctiles y requieren calor, así que el tramo debe estar sin tensión; para trabajar en línea viva la opción es CINTADRIEL. GrupoDriel ofrece las tres y elige según el caso.
Con cinta de silicón autofundente, sí: CINTADRIEL se aplica en línea viva porque se enrolla sobre sí misma y no requiere calor ni adhesivo. Las soluciones termocontráctiles —el tubo y la cinta espiral LAZODRIEL— sí requieren aplicar calor, así que el tramo debe estar sin tensión mientras se instalan. Lo que LAZODRIEL sí evita, aun con libranza, es desmontar o cortar el bus: al enrollarse no necesita un extremo libre, lo que acorta bastante la ventana de trabajo y ayuda a los indicadores de confiabilidad (SAIDI y SAIFI).
El tubo termocontráctil es la mejor opción en barras rectas, de sección regular y cuando se puede liberar el tramo (barra nueva o con paro programado). Cubre un buen largo con una sola pieza y deja un acabado uniforme y continuo, sin traslapes. Su límite son los codos, derivaciones y conectores, donde un cilindro recto no asienta bien.
CINTADRIEL es una cinta de silicón autofundente que se sella sobre sí misma sin calor; sirve para sellar uniones, rematar terminaciones y proteger empalmes. La cinta espiral termocontráctil (LAZODRIEL) es el aislamiento principal de la barra: se enrolla y se contrae con calor para formar una cubierta continua. Suelen usarse de forma complementaria.
Sí. GrupoDriel es fabricante mexicano con más de 42 años de trayectoria, presencia en 12 países, 6 patentes propias y aprobación LAPEM, el laboratorio de pruebas de CFE. Ofrece tanto cinta espiral termocontráctil como tubo termorretráctil y cinta de silicón autofundente, para elegir la solución según la geometría y la operación de cada instalación.
